EndoDrill® – eldriven roterande nål ger högkvalitativa kärnbiopsier

EndoDrill® är designat för att ta kärnbiopsier – ett stort steg mot förbättrad cancerdiagnostik

EndoDrill® är det första marknadsgodkända eldrivna endoskopiska biopsiinstrumentet
i USA och Europa

EndoDrill® – en banbrytande, marknadsgodkänd biopsimetod för att möjliggöra EUS-CNB

EndoDrill® biopsiinstrument är utvecklade för att ta prover av hög kvalitet i syfte att förbättra diagnostiken vid flera cancerformer, inklusive magsäcks-, bukspottkörtel-, lever-, lung- och urinblåsecancer. EndoDrill®s eldrivna och roterande nålteknik möjliggör provtagning av riktiga kärnbiopsier vid endoskopiskt ultraljud – och övervinner flera av de begränsningar som kännetecknar dagens manuella nålar.

Under 2023 erhöll EndoDrill® GI, BiBBs inledande produktvariant, marknadsgodkännande från amerikanska FDA som det första eldrivna biopsiinstrumentet för endoskopi i USA. I början av 2024 erhölls CE-certifiering enligt MDR i Europa för hela produktfamiljen EndoDrill®. EndoDrill®-systemet har utformats för att vara enkelt att använda och består av ett sterilt EndoDrill® Biopsy Instrument för engångsbruk med tillhörande EndoDrill® Drive System.





En inledande klinisk pilotstudie, EDMX01, visade på hundraprocentig diagnostisk träffsäkerhet vid analys av prover tagna med EndoDrill® GI

EndoDrill® på 40 sekunder

Investera 40 sekunder och lär dig grunderna om världens första FDA-godkända eldrivna
biopsiinstrument för endoskopiskt ultraljud.

Se videon på YouTube

Innovation när den är som bäst

BiBB är ett cancerdiagnostikbolag som utvecklar och tillverkar EndoDrill®, en patenterad produktserie av eldrivna endoskopiska biopsiinstrument.

Läs om BiBB instruments

2025-06-24

Beslut om beviljande av det tredje EndoDrill®-patentet i Japan

Läs mer

EndoDrill® / Teknologi

Eldriven rotation är nyckeln till förbättrade biopsier

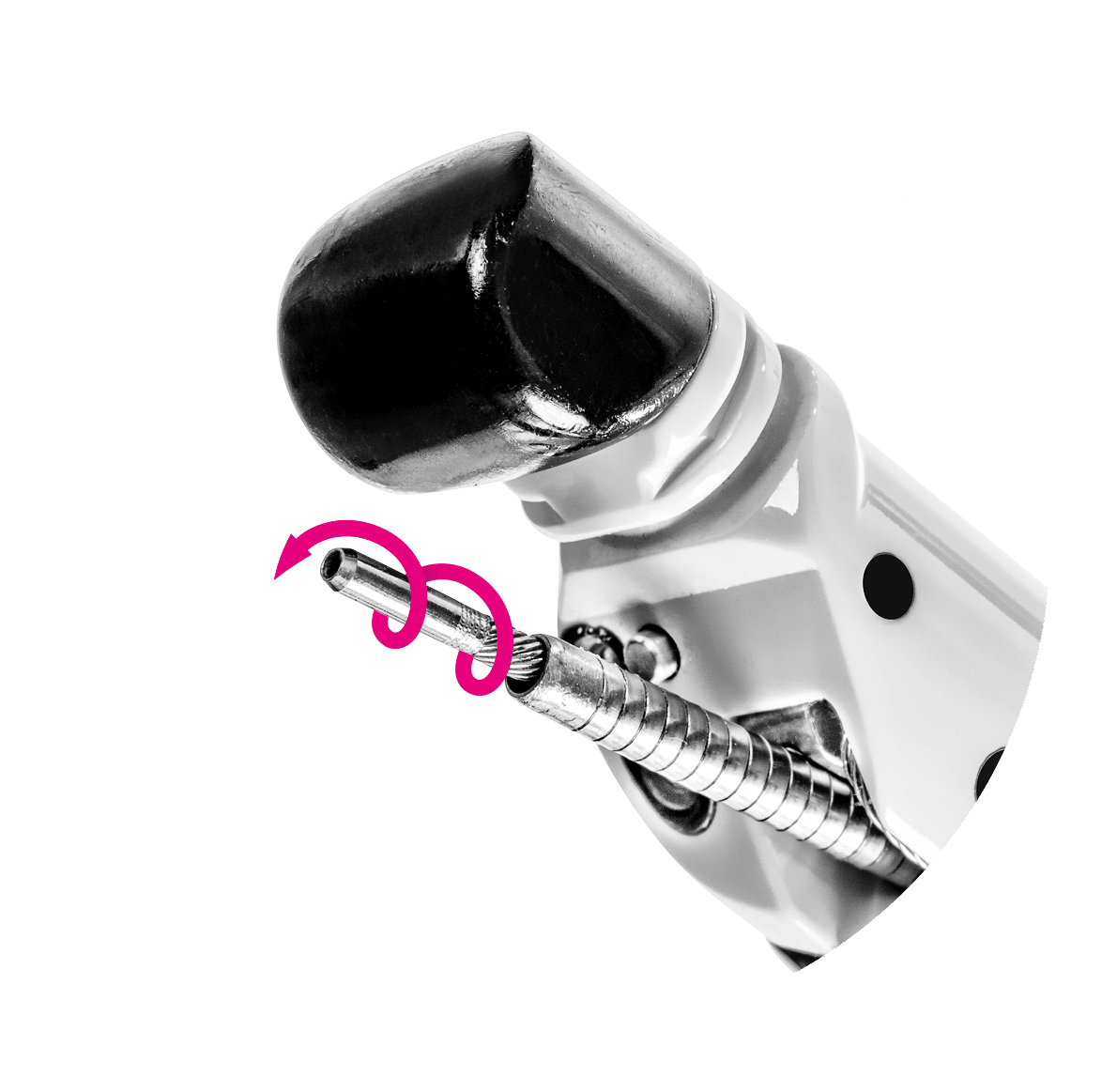

Till skillnad från konventionella manuella nålinstrument har EndoDrill® en roterande borrcylinder. Denna design möjliggör djup och precis vävnadsprovtagning. Solida kärnvävnadsprover tas ut – vilket ger den vävnadsarkitektur som krävs för fullständig histologisk diagnos, stadieindelning och genetisk analys.

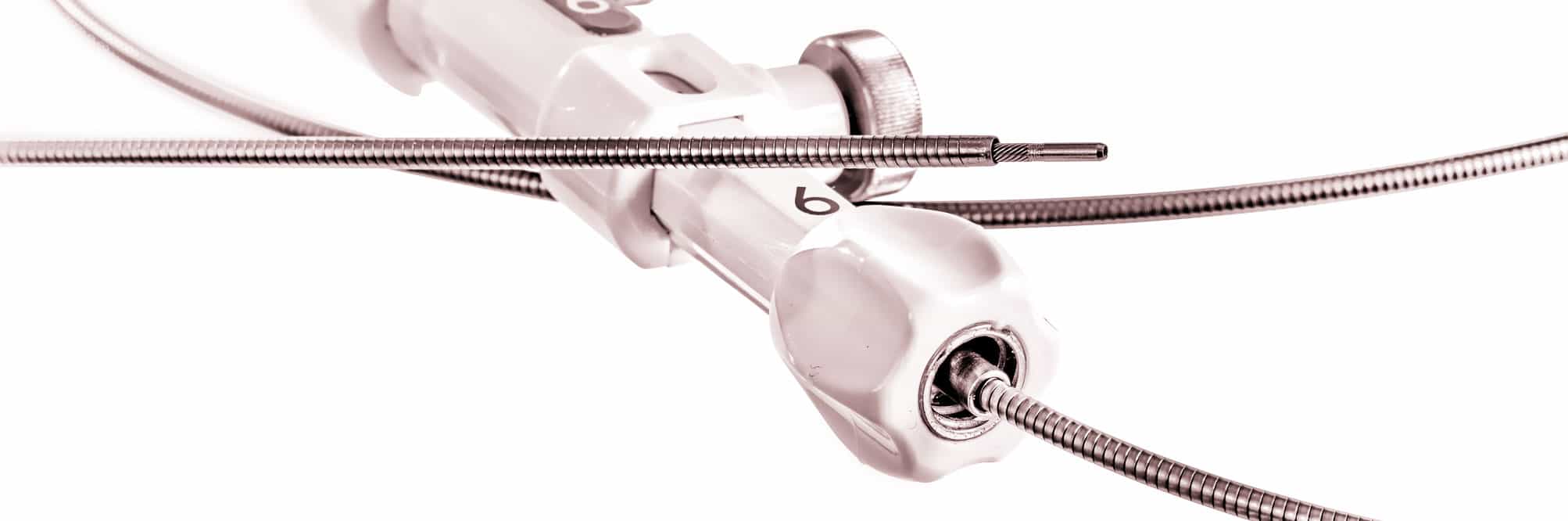

EndoDrill®-produkterna består av engångsinstrument med flexibel borrcylinder samt ett återanvändbart drivsystem med motorenhet, fotpedal och drivkabel. EndoDrill® är särskilt utvecklad för att ta vävnadsprover av högsta kvalitet vid ultraljudsledda endoskopiska ingrepp (EUS/EBUS).

Så här fungerar EndoDrill®-systemet


Lär dig mer om EndoDrill®-systemet genom att markera valfri plusikon i bilden.

  • EndoDrill® Motor Unit

    En kompakt motorenhet kopplas till drivkabeln, EndoDrill® Drive Cable, och styrs via en fotpedal, EndoDrill® Foot Pedal. Motorn genererar en konstant rotationshastighet som överförs genom drivkabeln till borrcylinder på engångsinstrumentet, EndoDrill® Biopsy Instrument.

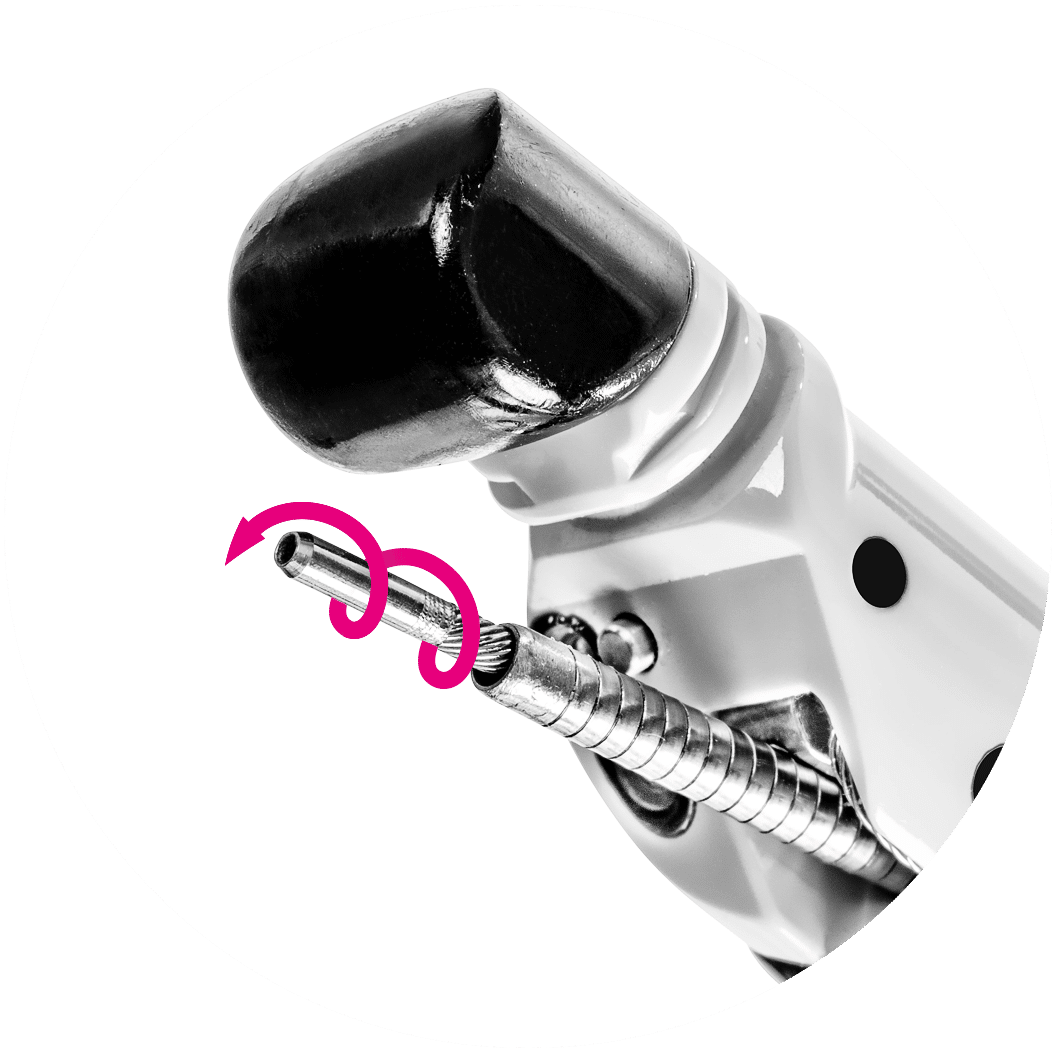

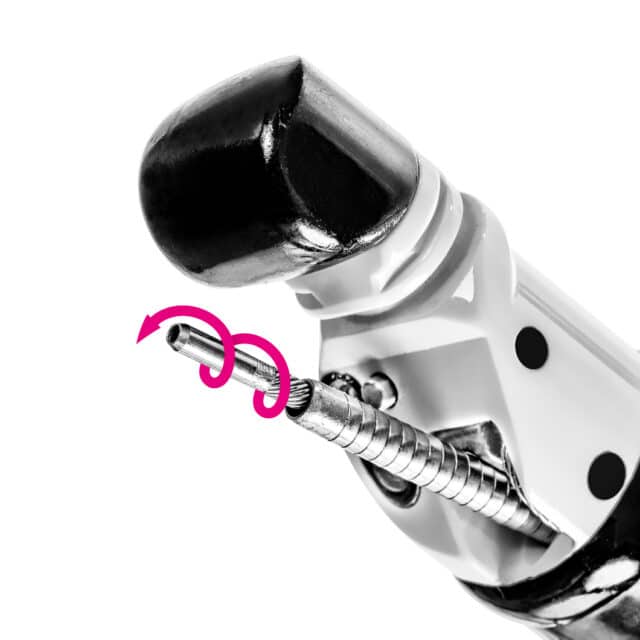

  • Roterande nålcylinder

    EndoDrill®s eldrivna roterande nålcylinder skär ut solida kärnbiopsier med hög precision för högsta möjliga diagnostiska träffsäkerhet. Den inre flexibla nålcylindern skyddas av ett yttre hölje.

  • EndoDrill® Drive Cable

    Drivkabeln, EndoDrill® Drive Cable, överför rotationen från motorenheten, EndoDrill® Motor Unit, till borrcylindern på EndoDrill® Biopsy Instrument.

  • EndoDrill® Biopsy Instrument (engångs)

    Handtaget har låsskruvar för att justera och ställa in önskad utstickslängd för den inre nålcylindern respektive det yttre skyddande höljet.

  • EndoDrill® Foot Pedal

    Fotpedalen, EndoDrill® Foot Pedal, startar och stoppar rotationen som genereras av motorenheten, vilket ger operatören full kontroll under provtagningen.

Övervinn begränsningarna hos dagens biopsinålar

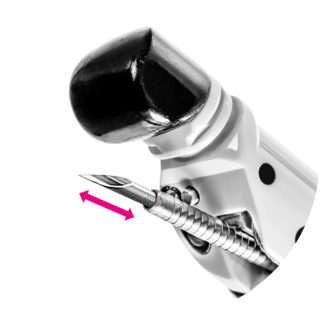

Dagens manuella EUS-/EBUS-nålinstrument förs in i tumörer genom upprepade stickrörelser, varpå lösa celler och vävnadsfragment fastnar inuti nålcylindern. Metoden kräver skickliga endoskopister för provtagning och erfarna patologer för utvärdering. För att öka chanserna att det fragmenterade cellmaterialet ska leda till en diagnos används ofta olika tilläggsmetoder, såsom att ha en patolog på plats i operationssalen för snabbutvärdering (ROSE), centrifugering av provet (s.k. cellblock), provtagning från flera olika ställen samt olika tekniker för att aspirera cellprovet.

EndoDrill® är utformad för att förenkla den diagnostiska processen. I stället för manuell provtagning genom upprepade stick används en eldriven och användarvänlig borrteknik för att samla in vävnad. I de flesta fall räcker ett enda nålstick för att uppnå ett diagnostiskt resultat*.

*Mendoza Ladd A, Pham KDC, Pavic T, Glavas R, Swahn F. EndoDrill® core needle biopsy: preliminary multicenter experience. Endoscopy. 2025;57(Suppl 2):182–3. doi:10.1055/s-0045-1805456.



Den nya eran med invividanpassad cancerbehandling kräver mer högkvalitativa kärnbiopsier för histologisk diagnos och genetisk analys.

Endoskopisten borrar ut kärnbiopsiprover där vävnadsarkitekturen bevaras, ofta med låg eller ingen blodtillblandning. Provtagning med EndoDrill® kan bli mer reproducerbar och standardiserad (d.v.s. mindre beroende av endoskopistens erfarenhet och skicklighet).

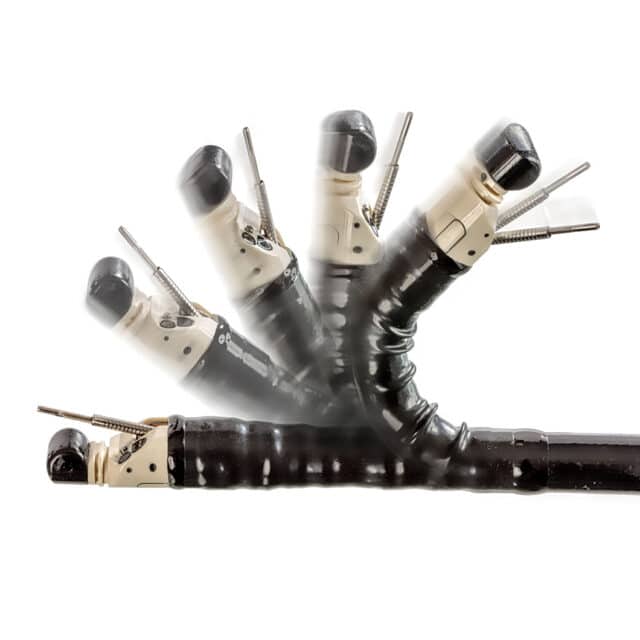

En annan mycket viktig och unik egenskap är den flexibla designen, som möjliggör provtagning i kraftigt vinklade positioner. Det innebär att högkvalitativa prover kan tas från svåråtkomliga tumörer som ofta är tekniskt utmanande att nå med dagens styvare biopsinålar.

EndoDrill® jämfört med manuell provtagning med finnålar




EndoDrill®
– Eldriven roterande kärnbiopsinål

Dagens vårdstandard
– Manuell finnnålsaspiration-/biopsi

Vävnadsprovets kvalitet

Solida kärnbiopsier med bevarad histologisk arkitektur ger hög diagnostisk träffsäkerhet2,3,4

Det är inte ovanligt att FNA/FNB ger blodblandat material med lösryckta celler och vävnadsfragment av varierande kvalitet
Vävnadsprover lämpliga för Lämpligt för både histologisk och genetisk analys1,2,3 Varierande resultat beroende på t.ex. operatörens erfarenhet – från enbart cytologisk diagnos till mer komplett diagnostik
Tidsåtgång Potentiellt kortare procedur med eldriven rotation, färre nålstick och, färre prover krävs3,4 Tidskrävande med manuell provtagning, många nålstick och flera prover behövs

Nålinstrumentets flexibilitet Ultraflexibelt instrument – fungerar även med kraftigt vinklat endoskop

Manuell vävnadspenetration kräver styvare nålinstrument, vilket kan ge sämre resultat vid användning med kraftigt böjt endoskop

Behov av kompletterande tekniker Högkvalitativa biopsier utan behov av kompletterande laboratorietekniker/ROSE1,2,3 Kräver ofta resurskrävande kompletterande tekniker, t.ex. ROSE och cellblock, för att öka den diagnostiska träffsäkerheten

1. Swahn et al., 2022, EndoDrill® Model X Biopsy Instrument, The Advent of the First EUS Guided 17 Gauge Core Needle Biopsy, Poster session presented at DDW, San Diego.
2. Swahn et al., 2024, The advent of the first electric driven EUS-guided 17 gauge core needle biopsy – A pilot study on subepithelial lesions. Scandinavian Journal of Gastroenterology, 1–7. https://doi.org/10.1080/00365521.2024.2336611
3. Mendoza Ladd A et al. Initial Experience With The Transmural Use Of A New Endoscopic Ultrasound Electric Core Needle Biopsy Device: A Case Series. Endoscopy International Open 2024. doi: 10.1055/a-2427-2311
4. Mendoza Ladd A, Pham KDC, Pavic T, Glavas R, Swahn F. EndoDrill® core needle biopsy: preliminary multicenter experience. Endoscopy. 2025;57(Suppl 2):182–3. doi:10.1055/s-0045-1805456.

Med en högkvalitativ kärnbiopsi (CNB, Core Needle Biopsy) redan vid första undersökningstillfället nås målet om en behandlingsgrundande diagnos direkt och resurskrävande metoder och upprepade provtagningstillfällen kan undvikas. En tidig definitiv diagnos med både histologisk och genetisk information möjliggör att personanpassad behandling kan påbörjas direkt, vilket kan rädda liv och spara resurser i vården.

Från 2000-talets EUS-provtagning med finnålsaspiration av celler (EUS-FNA) till 2010-talets finnålsbiopsi av vävnadsfragment (EUS-FNB), utgör introduktionen av eldrivna EndoDrill® 2020-talets lösning för provtagning av högkvalitativa kärnbiopsier (EUS-CNB). Det är en efterlängtad förbättring av diagnostiken för många cancerformer, med potential att på sikt etablera en ny vårdstandard för endoskopisk provtagning.

EndoDrill® / Produktportfölj

Nästa generations eldrivna biopsiinstrument

BiBB utvecklar och tillverkar för närvarande tre produktvarianter av EndoDrill® som kan användas för endoskopisk vävnadsprovtagning vid sex av de tio vanligaste cancerformerna. EndoDrill®-produkterna är kompatibla med endoskop från de stora tillverkarna.

Varje variant är anpassad efter de specifika krav och kliniska miljöer som gäller för dess användningsområde. EndoDrill® GI (mag-tarmkanalen) och EndoDrill® EBUS (luftvägar/lunga) används tillsammans med ultraljudsendoskop, medan EndoDrill® URO (urinvägarna) är avsedd för användning med konventionella cystoskop.



Lär dig mer om EndoDrill®s olika produktvarianter genom att markera valfri plus-ikon i bilden.

  • EndoDrill® GI

    används för ultraljudsledd (EUS) provtagning av organ i och omkring mag-tarmkanalen, såsom magsäcken, bukspottkörteln, levern och lymfkörtlar.

  • EndoDrill® EBUS

    används i luftvägarna vid provtagning med endobronkiellt ultraljud (EBUS) för diagnos och stadieindelning av lungcancer.

  • EndoDrill® URO

    används tillsammans med ett standardcystoskop för att ta vävnadsprover vid diagnostik och stadieindelning av muskelinvasiv urinblåsecancer redan vid det initiala endoskopiska ingreppet.

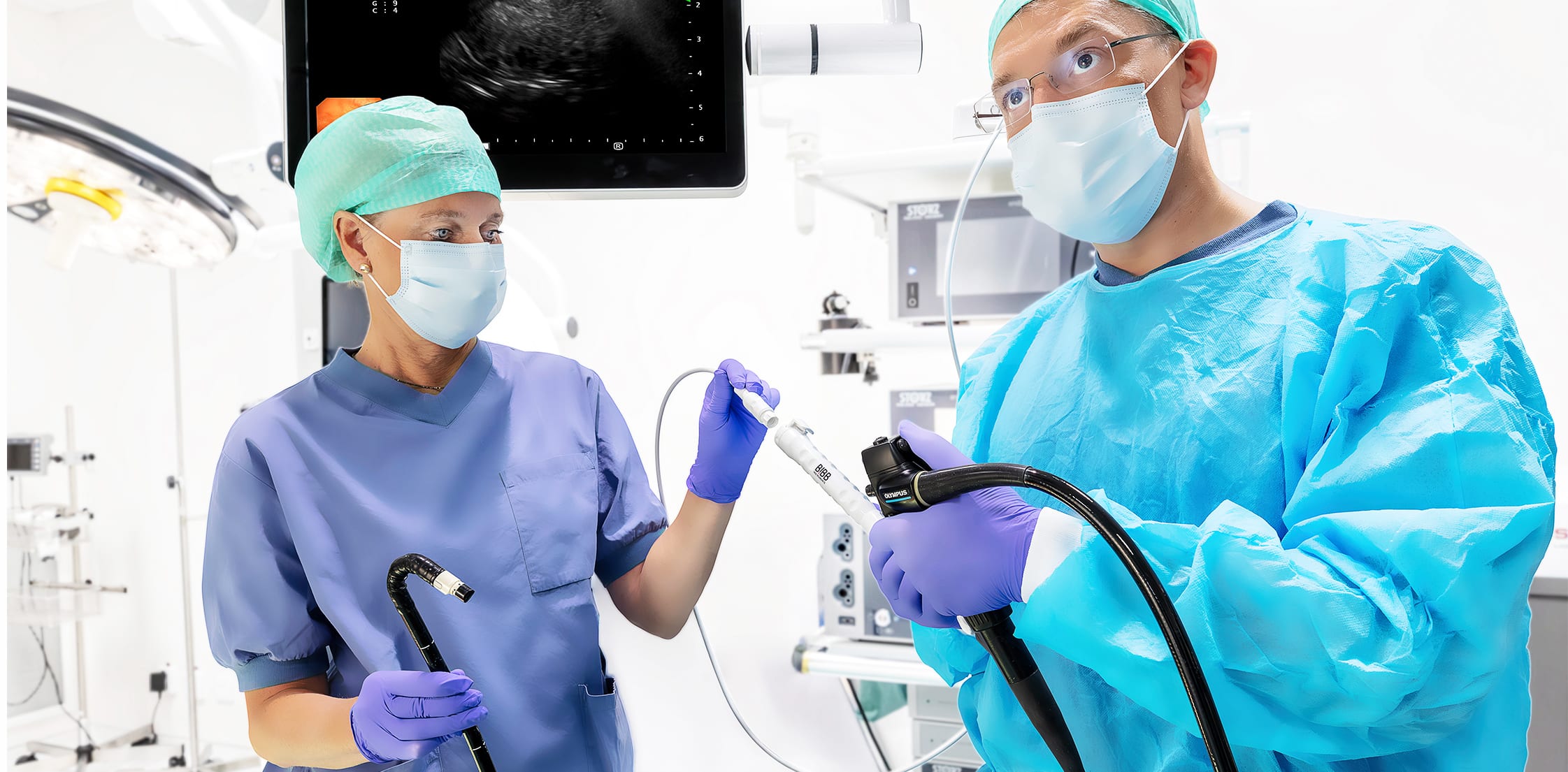

Läkare och sköterska använder Endodrill

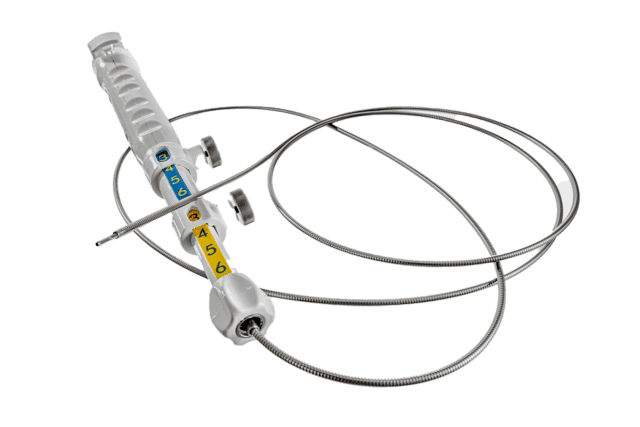

EndoDrill® GI

EndoDrill® GI används för provtagning med endoskopiskt ultraljud (EUS) för alla indikationer i mag-tarmkanalen, t ex pankreas, magsäck, matstrupe, lymfkörtlar och lever.

  • Exklusivt distributionsavtal med TaeWoong Medical USA (2025)
  • Retrospektiv multicenterstudie – EndoDrill® GI – effektiv och säker (2025).
  • Första kundordern mottagen från ett sjukhus i USA (2025).
  • Klinisk amerikansk fallserie publicerad i vetenskaplig tidskrift – 100 % diagnostisk träffsäkerhet (2024)
  • Svensk klinisk pilotstudie publicerad i expertgranskad vetenskaplig tidskrift – 100 procents diagnostik noggrannhet (2024).
  • Framgångsrik fallserie i USA publicerad i expertgranskad vetenskaplig tidskrift (2024).
  • CE-märkt enligt MDR i februari 2024.
  • FDA-godkänd för den amerikanska marknaden i mars 2023.

EndoDrill® GI är världens första marknadsgodkända eldrivna EUS-CNB-instrument.

EndoDrill® GI – provtagning och resultat från patientfall (#2, EDMX01)

Bildserien visar på EndoDrills visade förmåga att ta behandlingsgrundande vävnadsprover av högsta möjliga kvalitet.

Ladda ner produktblad för EndoDrill® GI



Bruksanvisning, inklusive säkerhets- och prestandainformation som är relevant för användaren eller någon annan person, medföljer produkten eller tillhandahålls på begäran. Vänligen kontakta BiBBInstruments på info@bibbinstruments.com.

EndoDrill® EBUS



EndoDrill® EBUS används i luftvägarna vid vävnadsprovtagning med endobronkiellt ultraljud (EBUS) för diagnostik och stadieindelning av lungcancer. I takt med att allt fler målriktade behandlingar blir tillgängliga ökar kraven på kvaliteten i det diagnostiska vävnadsmaterialet – och dagens finnålsinstrument motsvarar inte längre dessa förväntningar.

EndoDrill® EBUS är särskilt utvecklad för att möta de nya kraven på både histopatologisk och genetisk analys. Med rätt diagnos kan rätt behandling sättas in – även vid avancerade fall.

  • Planerad lansering år 2026
  • CE-märkt enligt MDR i februari 2024.

Med målet att revolutionera diagnostiken av lungcancer genom att möjliggöra både histopatologisk och molekylär analys.

EndoDrill® URO

EndoDrill® URO används tillsammans med ett standardcystoskop för provtagning vid muskelinvasiv urinblåsecancer (MIBC). Syftet med EndoDrill® URO är att för första gången ta vävnadsprover från djupt växande blåstumörer redan vid den initiala cystoskopin. Med en tidigare diagnos skulle dagens invasiva kirurgiska ingrepp (TURB) kunna undvikas och behandlingen av patienter med MIBC påbörjas tidigare.

En inledande pilotstudie visar att EndoDrill® URO på ett säkert sätt kan ta behandlingsgrundande prover tidigare i vårdkedjan vid misstanke om MIBC.

  • CE-märkt enligt MDR i februari 2024,
  • Pilotstudie slutförd 2022 och positiva data publicerade i juni 2023.

Möjligt paradigmskifte för diagnostik av muskelinvasiv urinblåsecancer (MIBC)

EndoDrill® / Kliniska studier

Positiva resultat för EndoDrill®

BiBB har genomfört prekliniska jämförelser, en klinisk pilotstudie, en klinisk fallserie samt en retrospektiv multicenterstudie med EndoDrill® GI. Överlag tar EndoDrill® GI sanna kärnbiopsier, oftast redan vid första nålpunktionen. I de fall där EndoDrill® GI jämförts med marknadsledande konkurrenter (EUS-FNB), visar resultaten att EndoDrill® tar vävnadsprover av högre diagnostisk kvalitet. Fortsatta kliniska studier och akademiska samarbeten planeras för att ytterligare stärka den kliniska evidensbasen.

Studie EDMX01 med EndoDrill® GI

Hösten 2020 inleddes den första kliniska studien, EDMX01, på tre svenska universitetssjukhus för provtagning av svårdiagnostiserad cancer i övre mag-tarmkanalen (SEL-tumörer).

Analysen visade entydigt att EndoDrill® på ett säkert sätt tog högkvalitativa vävnadsprover, s k kärnbiopsier, även jämfört med ledande finnålsinstrument (EUS-FNB). Studien presenterades i maj 2022 på DDW-kongressen i San Diego, USA, och publicerades i den expertgranskade tidskriften Scandinavian Journal of Gastroenterology i mars 2024.

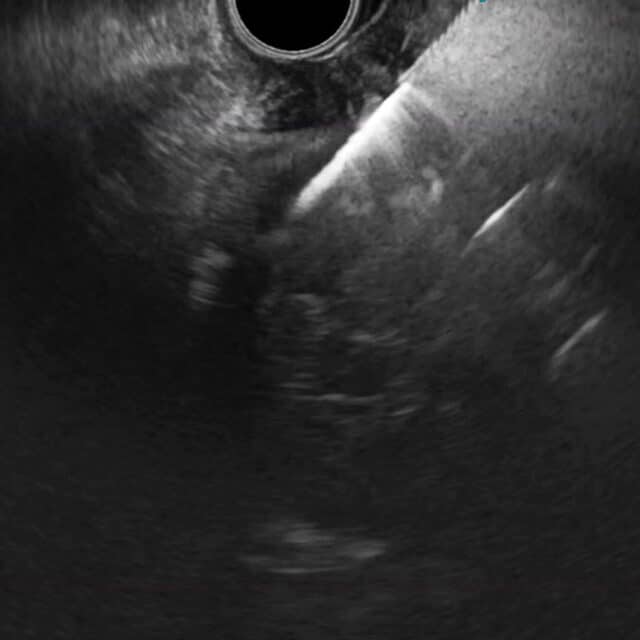

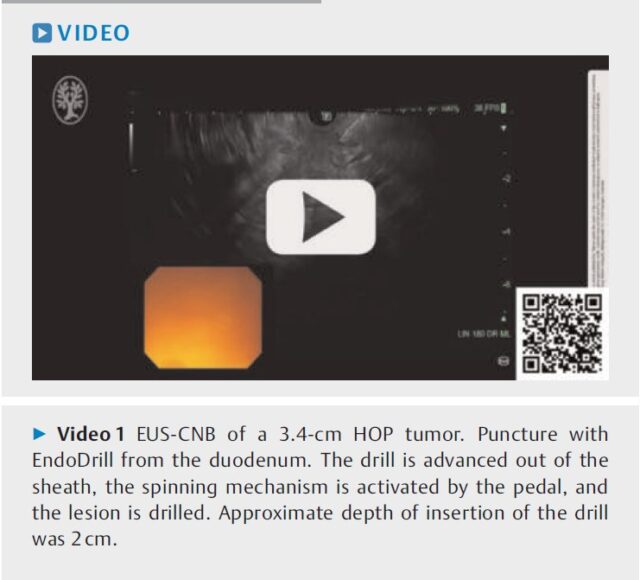

Ultraljudsbilden visar tydligt när EndoDrill® GI borras in i en submukös tumör.

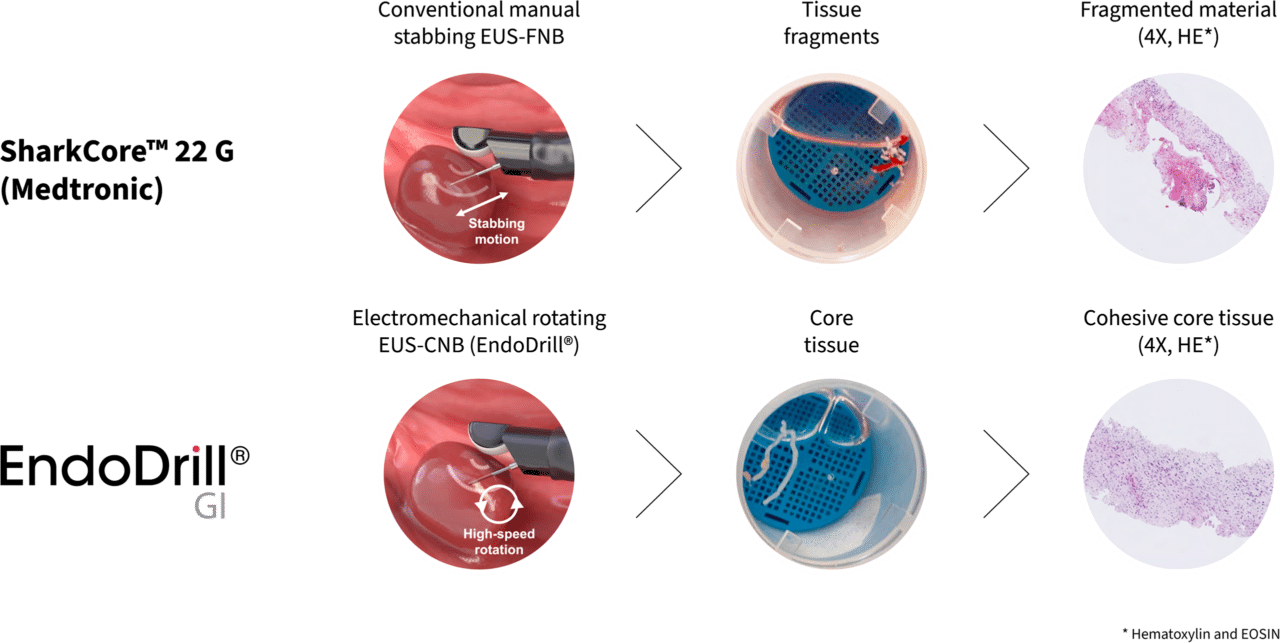

Bildserien nedan från fall 2 i studie EDMX01 visar skillnaden i vävnadsprovets kvalitet när biopsier tas på samma tumör med EndoDrill® GI respektive ledande EUS-FNB-instrument. Stora och sammanhängande vävnadsprover innehåller mer information och förbättrar diagnostisk noggrannhet .





* Swahn et al, 2022, EndoDrill® Model X Biopsy Instrument, The Advent of the First EUS Guided 17 Gauge Core Needle Biopsy, Poster session presented at DDW, San Diego.

Ladda ner postern från DDW

Länk till den vetenskapliga artikeln i Scandinavian Journal of Gastroenterology

Fallstudier våren 2024 med EndoDrill® GI i Europa och USA

Efter erhållande av FDA 510(k)-godkännande och CE-märkning (MDR) för EndoDrill® GI  påbörjades fallstudier vid flera sjukhus i Skandinavien och USA under våren 2024. EndoDrill® GI används för provtagning med endoskopiskt ultraljud i mag-tarmkanalens organ. Utvärderingarna har skett på många olika tumörformer och har börjat väldigt positivt. Nedan syns ett urval av högkvalitativa kärnbiopsier som BiBBs team dokumenterat på plats i undersökningsrum.

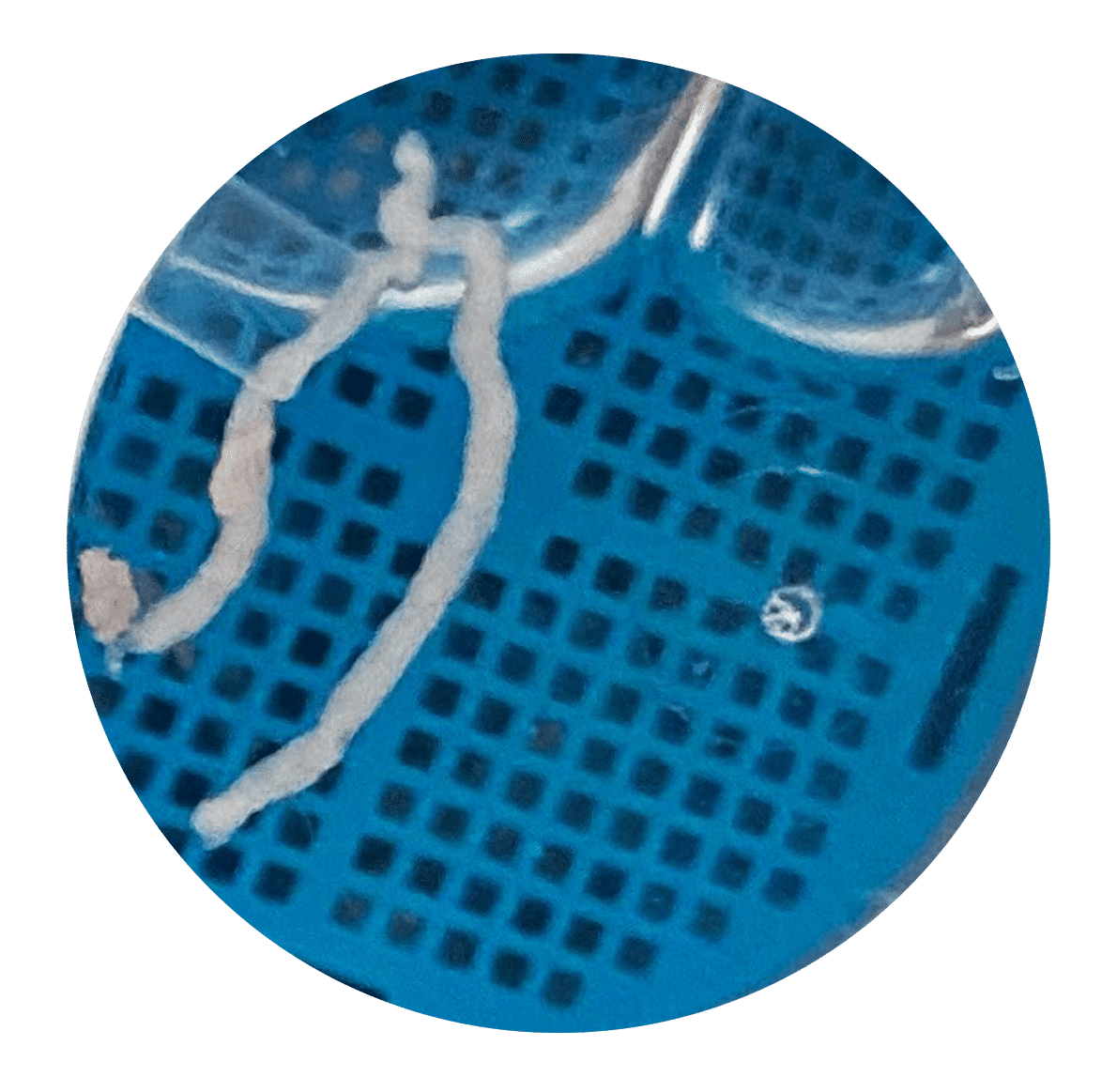

Image of tumor samples



Klinisk fallserie i USA visar 100% diagnostisk noggrannhet med EndoDrill GI

I januari 2024 inledde dr Antonio Mendoza Ladd, medicinsk chef för endoskopi vid UC Davis Health i Sacramento, Kalifornien, en klinisk utvärdering av EndoDrill® GI som fortfarande pågår. Resultaten av de första åtta patientfallen publicerades i slutet av september 2024 i en artikel; ”Initial Experience With The Transmural Use Of A New Endoscopic Ultrasound Electric Core Needle Biopsy Device: A Case Series“ i Endoscopy International Open1.

Dessa patientfall representerar de första transmurala (genom väggen på mag-tarmkanalen) provtagningarna med ett EUS-CNB-instrument (EndoDrill® GI) med prov i tumörer i bukspottkörteln (n=5), retroperitoneum (n=2) respektive mediastinum (n=1). I samtliga åtta patientfall kunde diagnos fastställas med hjälp av vävnadsbiopsier tagna med EndoDrill® GI (100 % diagnostisk noggrannhet) efter ett enda nålstick. I fyra av fallen hade patienterna först provtagits med manuella EUS-FNA/FNB-nålinstrument (dagens ”gold standard”) vilka gett otillräckliga vävnadsprover för att säkerställa diagnos. I samtliga av dessa fallen resulterade vävnadsprover tagna med EndoDrill® GI i fullständig diagnos. Proverna med EndoDrill® GI visade på mindre blodkontaminering, mindre artefakter och mer intakta vävnadskärnor än vad som vanligtvis ses vid provtagning med standard EUS-FNA/FNB-instrument. Den enda noterade biverkningen var ett fall av mild blödning, som kontrollerades framgångsrikt.

Författarnas intryck efter de första fallen med EndoDrill® GI är att provtagningsmetoden är effektiv och säker samt enkel att installera och använda. De avslutar med att rekommendera en randomiserad klinisk studie som jämför EndoDrill® GI med standard EUS-FNA/FNB-nålinstrument för att ytterligare bedöma produktens effekt och säkerhet.

1 Mendoza Ladd A, Alsamman A, Meiklejohn K et al. Initial Experience With The Transmural Use Of A New Endoscopic Ultrasound Electric Core Needle Biopsy Device: A Case Series. Endoscopy International Open 2024. doi: 10.1055/a-2427-2311

Ladda ner artikeln här

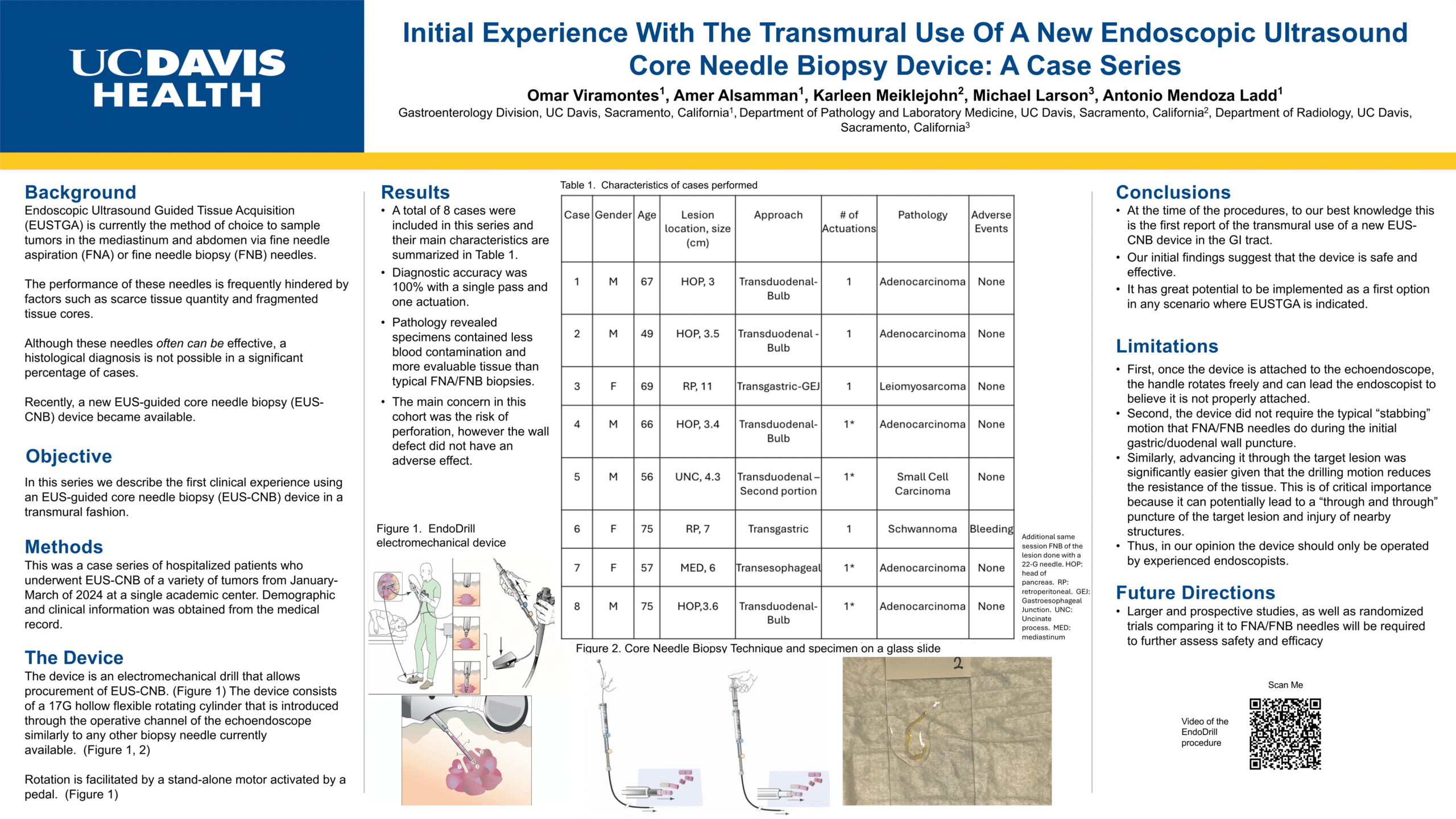

Fallserien presenterades även vid en postersession på ACG 2024 i Philadelphia den 29 oktober 2024.
Ladda ner  postern här

Retrospektiv analys sammanfattar att EndoDrill GI är säker och effektiv

En retrospektiv analys genomförd i USA och Europa presenteras vid ESGE Days i Barcelona den 3 april 2025. Studien inkluderar data från användning av EndoDrill® GI i klinisk praxis för provtagning av kärnvävnad hos 28 patienter vid fem universitetssjukhus i USA och Europa. Studien inkluderade 28 patienter som genomgick biopsiprovtagning med EndoDrill® GI vid fem universitetssjukhus i Sacramento, Bergen, Stockholm, Linköping och Zagreb. De vanligaste tumörlokalisationerna var bukspottkörteln, retroperitoneum och magsäcken. Hos 22 patienter var den första och enda nålpunktionen med EndoDrill® GI tillräckligt för att ge diagnostiskt vävnadsmaterial.

Författarna drar slutsatsen (översatt till svenska): ”Den övergripande initiala erfarenheten med detta nya EUS-CB-instrument [EndoDrill® GI] var positiv. Våra resultat tyder på att enheten är effektiv och säker. Dess effektivitet när det gäller att erhålla tillräckligt med vävnad med endast en nålpunktion kan potentiellt förkorta den totala procedurtiden. Prospektiva studier som jämför den [EndoDrill® GI] med FNA/FNB-nålar kommer att krävas för att ytterligare bedöma prestanda och säkerhet.

 Länk till abstract



Vill du också testa EndoDrill® GI?

Är du EUS-endoskopist och vill kliniskt utvärdera EndoDrill® GI? Skicka ett mejl till info@bibbinstruments.com så hör vår kliniska supportavdelning av sig. I dagsläget gäller erbjudandet i Europa och USA där produkten är regulatoriskt godkänd (CE-MDR respektive FDA 510(k)).



Image of Dr Mendoza Ladd

”This device will be a game changer in my opinion.”

Dr Antonio Mendoza Ladd MD, AGAF, FACG, FASGE Associate Professor of Medicine UC Davis Medical Director of Endoscopy UC Davis Health













Länk till videon

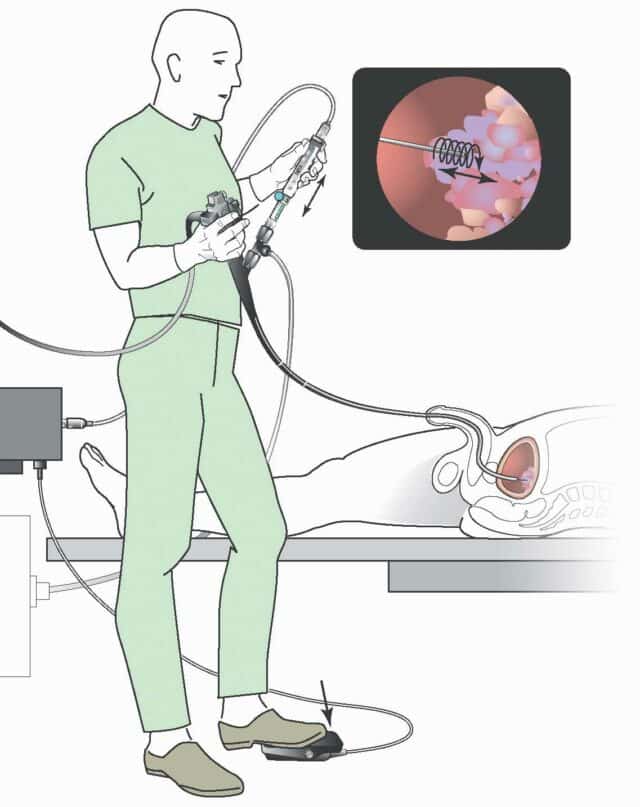

Studie EDUX02 med EndoDrill® URO

BiBB har ännu ett pågående studieprogram för urinvägarna, vilket avser vävnadsprovtagning med EndoDrill® URO i standardendoskop vid muskelinvasiv urinblåsecancer (MIBC), d v s tumörer som vuxit genom urinblåsans slemhinna och muskel. En inledande klinisk studie om tio patienter slutfördes 2022 och resultaten publicerades i tidskriften European Urology Open Science i juni 2023. Det framgår där att EndoDrill® URO på ett säkert sätt kan ta behandlingsavgörande prover tidigare i vårdkedjan vid misstanke om djupväxande tumörer i urinblåsan. Forskargruppen drar slutsatsen att det är motiverat att följa upp pilotstudien med en randomiserad effektstudie, vilken är planerad och regulatoriskt godkänd. Projektet inkluderar även en hälsoekonomisk analys.

Urologernas långsiktiga syfte med det kliniska programmet är att påvisa att tidig provtagning med EndoDrill® URO kan ersätta dagens standardiserade provtagning vid en s k TURB-operation. Hypotesen är att ledtiden från provtagning till behandlingsstart kan reduceras signifikant, vilket kan förbättra överlevnaden vid denna allvarliga tumörform.

Läs hela artikeln

”Histologisk verifiering och molekylär klassificering av MIBC är möjliga för prover som samlats in…”

(Eriksson P, et al., Urodrill – a novel MRI-guided endoscopic biopsy technique to sample and molecularly classify muscle-invasive bladder cancer without fractionating the specimen during transurethral resection, European Urology Open Science, Volume 53, July 2023, Pages 78-82)

Studie EDUX02 visar att EndoDrill® URO är det första endoskopiska biopsiinstrumentet som tar behandlingsavgörande prover på ett säkert sätt vid misstanke om urinblåsecancer.

Patent

BiBBs IP-portfölj är en av Bolagets mest kritiska tillgångar. Samtliga av BiBBs produkter har antingen beviljade patent alternativt patent under behandling (patent pending). Det eldrivna EndoDrill®-systemet skyddas av godkända patent i USA (NoA), Europa, Japan, Indien och Kina samt tre pågående internationella patentansökningar som har inträtt i nationell fas. Utöver patent så är varumärket EndoDrill® registrerat på de största marknaderna.



Patentfamilj Ansökan under behandling Godkänt patent Giltighet

EndoDrill
(eldrift, Gen 2)

Patentfamilj 1





  • Europa (EPC), inlämnad 2018
Europa 2038



  • Internationell ansökan (PCT), inlämnad 2019, nationellt inträde 2021
USA (NoA), Europa II, Japan,
Indien, Kina
2039



  • Avdelad ansökan, inlämnad 2023
Europa III 2039



Patentfamilj 2

  • Internationell ansökan II (PCT), inlämnad 2020, nationellt inträde 2022



Japan



2040



Patentfamilj 3

  • Internationell ansökan III (PCT), inlämnad 2021, nationellt inträde 2022



Kina
Japan (DtG)



2041

EndoDrill (manuell, Gen 1)

  USA, Kanada 2033

Handtaget (manuell, Gen 1)

  Europa, Kina 2035

EndoDrill Core Needle (manuell, Gen 1)

  Sverige 2038
EndoDrill® Trademark USA Europa, Australien, Kina, Indien, Japan, Kanada
